在医药中间体合成、原料药结晶、精细化工、新材料研发、萃取蒸馏等小试、中试研发场景，GG-17高硼硅双层玻璃反应釜依靠夹套换热结构，搭配TCU冷热一体机（又称高低温一体机），实现单介质闭环连续加热、制冷、恒温、程序变温，替代传统油浴+冷水机分体式方案。很多实验人员、采购选型时，常会遇到功率不匹配、管路接反、系统气阻、温差冲击造成玻璃釜炸裂等问题。上海耀特仪器设备有限公司专注实验室成套反应与温控设备研发生产，本文为您专业讲解双层玻璃反应釜与TCU冷热一体机的配套原理、选型要点、安装规范与安全操作，为研发项目成套设备选型提供完整参考。

一、配套换热原理：GG-17双层玻璃反应釜+TCU冷热一体机

双层玻璃反应釜主体采用GG-17高硼硅玻璃，内层腔体用于物料搅拌、合成、结晶、蒸馏反应；釜体夹层为换热通道，不直接通入冷却水或蒸汽。TCU冷热一体机（温度控制单元）内部集成压缩制冷模块、电加热模块、屏蔽循环泵、膨胀罐、PID智能控制系统、温度压力传感器与安全保护组件，整套系统采用同一种导热介质密闭循环。

工作时，TCU循环泵驱动导热介质在TCU主机与玻璃釜夹套之间循环流动，介质通过釜壁完成间接换热，以此控制釜内物料温度。

· 升温阶段：TCU启动电加热模块，对导热介质加热；

· 降温阶段：压缩机启动制冷回路，快速带走导热介质热量；

· 恒温/程序变温：依靠PID自整定算法，实时补偿反应放热、吸热，可设定分段升降温曲线，精准控制升降温速率，抑制温度超调，保障实验数据重复性。

管路换热遵循行业标准下进上出原则：TCU介质出口接反应釜夹套下端进液口，夹套上端回流口接入TCU回液口，便于排空夹套内空气，避免气阻引发换热不均、控温漂移。上海耀特仪器设备有限公司成套双层玻璃反应釜出厂时，会在夹套接口标注流向标识，配套管路接头规格统一，减少现场对接失误，降低调试门槛。

二、五大核心配套选型要点

1、容积、加热/制冷负荷匹配

TCU的加热功率、制冷量、循环流量，需要根据双层玻璃反应釜有效容积、工艺目标温度、反应放热/吸热强度综合核算，避免“小马拉大车”导致控温达不到工艺要求。

· 小试5L~50L双层玻璃反应釜：适配小功率TCU，适合实验室间歇合成、低温结晶；

· 中试100L~200L双层玻璃反应釜：需要提升制冷、加热功率，重点考虑强放热反应瞬时热负荷。

上海耀特仪器可根据客户提供的工艺曲线、物料特性，完成换热负荷核算，提供GG-17双层玻璃反应釜与TCU冷热一体机成套匹配方案，成套设备出厂前完成联调测试。

2、温度区间与导热介质选型

选型时需要同时兼顾GG-17高硼硅玻璃耐受极限与TCU工作区间，GG-17双层玻璃反应釜常规适用温度区间约-80℃~200℃，玻璃材质耐急冷急热存在限值，严禁短时间超大温差冲击，必须合理控制升降温速率，防止玻璃因热应力破裂。

· -20℃~100℃工况：选用乙二醇水溶液；

· 100℃以上高温反应：选用合成导热硅油；

· -40℃及以下超低温结晶工艺：选用低粘度专用低温导热介质。

重要提示：低温环境下导热介质黏度上升，会降低循环泵输送流量，选型TCU循环泵时需要预留充足余量。

3、接口规格与管路材质匹配

双层玻璃反应釜夹套进出口为标准法兰或外丝接口，TCU接口规格（G1/2、G3/4、G1寸等）需要一一匹配，接口不一致可选用配套变径转换接头。管路选材建议：高温、低温工况优先选用PTFE软管或者金属保温波纹管；普通硅胶管仅适用于常温区间。管路尽量缩短，外部包裹保温层，减少冷量、热量散失，提升换热效率。上海耀特成套方案中，可按需配套保温管路、转换接头等全套辅件，一站式配齐整套系统。

4、控温精度与程序控温需求

普通合成反应，±0.5~±1℃控温精度即可满足；原料药结晶、精细合成等对温度曲线敏感的工艺，建议选用带程序升温、分段保温、数据记录功能的TCU，可自定义升降温斜率，避免温度超调。耀特仪器TCU温控系统搭载PID自整定模块，支持RS485通讯，可对接上位机记录完整工艺数据，满足医药研发的数据溯源要求。

5、防爆安全配套方案

若实验室使用乙醇、乙酸乙酯等易燃易爆溶剂，整套系统需要选用防爆型TCU+防爆款GG-17双层玻璃反应釜，电机、电气元件、密封件全部符合防爆规范。上海耀特仪器支持防爆成套设备定制，满足化工、制药防爆车间使用要求。

三、标准安装与开机操作流程

1. 管路对接：TCU介质出口→反应釜夹套下端进液口；反应釜夹套上端回液口→TCU回液口，管路连接牢固，避免扭曲弯折；

2. 介质加注：向TCU膨胀罐添加对应导热介质，液位保持在设备刻度区间；

3. 系统排气：开启TCU循环泵低速循环，反复高点排气，排空夹套与管路内部空气，直到流量稳定、无气泡；

4. 系统检漏：循环运行一段时间，检查所有接头、玻璃夹套位置，确认无介质渗漏；

5. 工艺参数设置：设定目标温度、升降温速率，先开启循环泵，待流量稳定后，再启动加热或制冷；

6. 运行监控：实时观察TCU进出口温度、循环压力，一旦触发流量报警、超温报警，及时停机排查。

停机操作规范：先停止加热/制冷，介质循环继续运行，待温度回落至安全区间，再关闭循环泵；长期停机需要排空管路内导热介质，保护设备。

四、配套使用避坑要点

1. 严禁冷热介质快速切换带来巨大温差冲击玻璃釜。GG-17玻璃耐急冷急热能力有限，工艺设定升降温速率不可过快；

2. 夹套内部严禁混入杂质，杂质易造成管路堵塞，循环流量下降，引发控温不准；

3. 不要私自调高循环泵压力，过高循环压力冲击双层玻璃夹套，存在玻璃破损风险；

4. 定期检查导热介质，介质发黑、浑浊、变质时及时更换，避免劣化介质降低换热效率、腐蚀管路。

五、上海耀特仪器成套方案优势

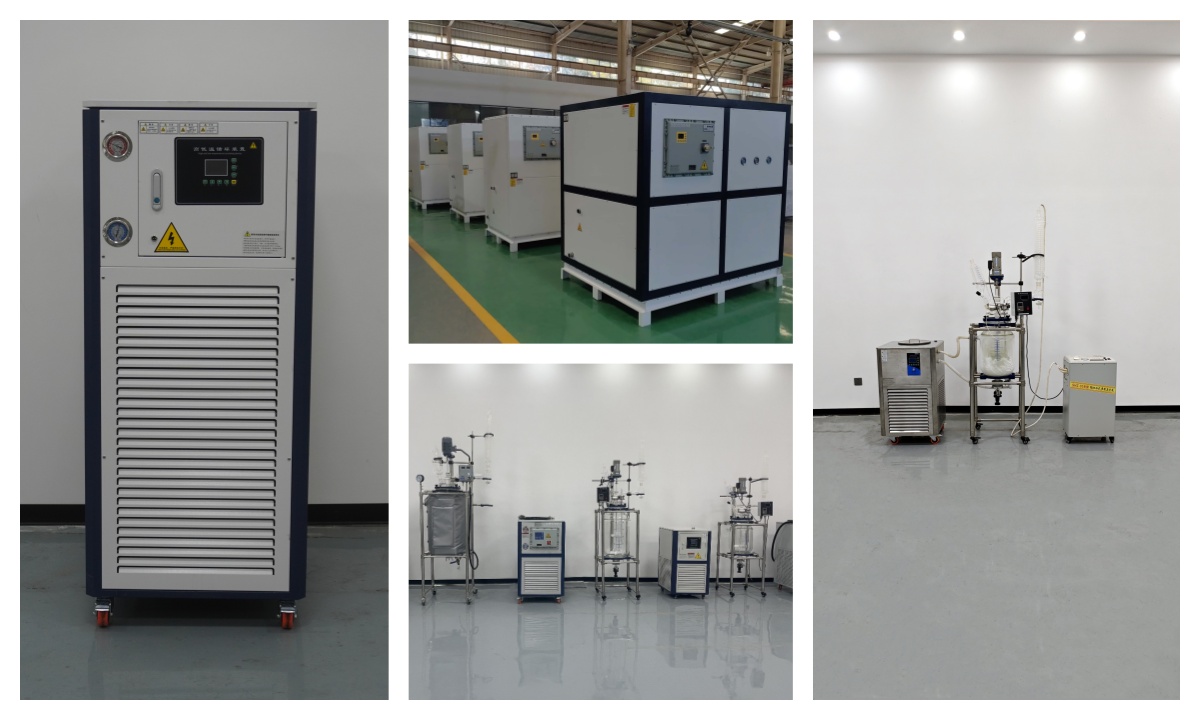

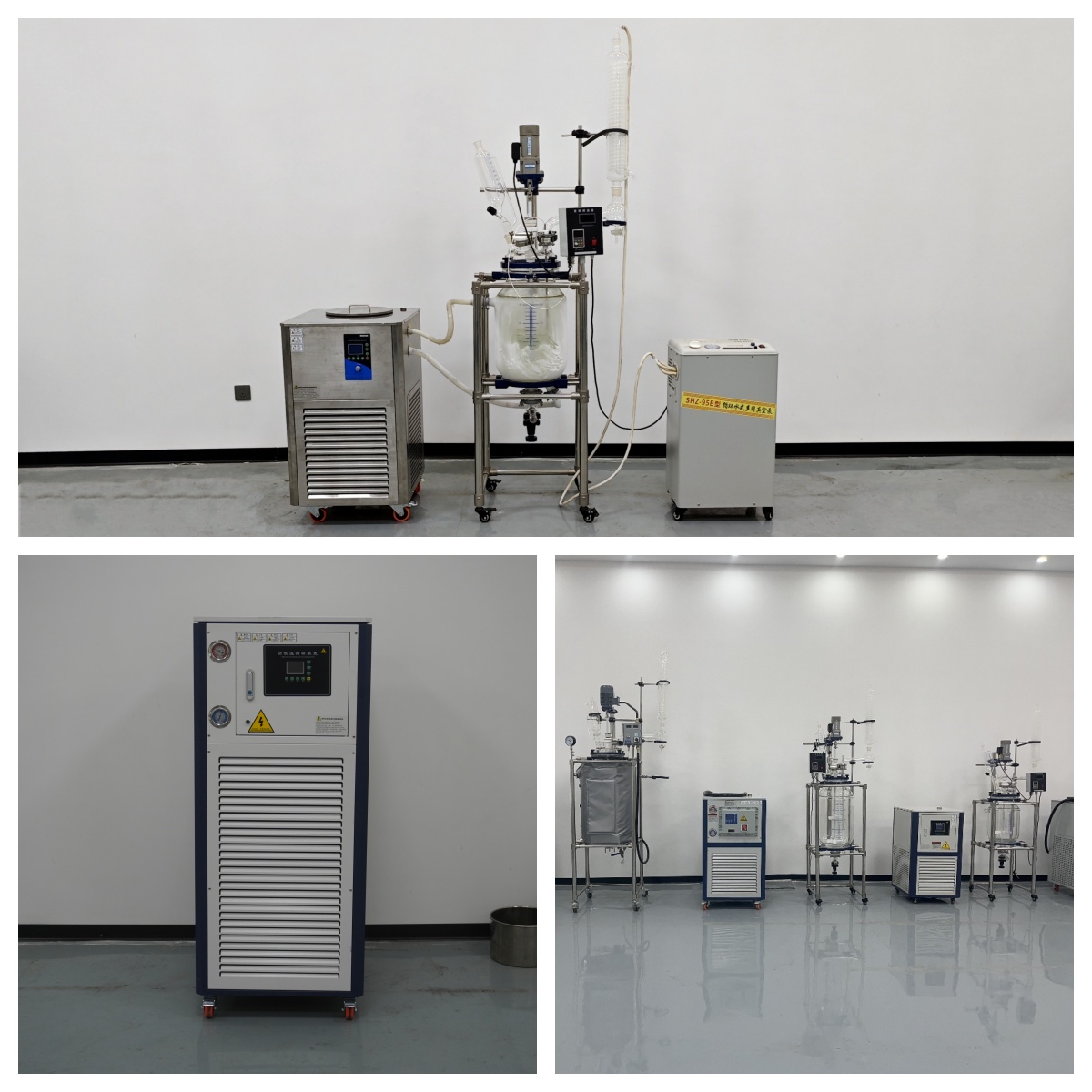

上海耀特仪器设备有限公司，可为客户提供GG-17双层玻璃反应釜+TCU冷热一体机（高低温一体机）一站式成套解决方案，产品覆盖5L~200L小试、中试全系列规格。可根据客户工艺需求定制防爆配置、程序控温、数据采集系统，整套设备出厂前完成联调测试，减少客户现场调试难度。从前期工艺评估、设备选型、辅件配套，到设备安装指导、售后维护，提供全流程技术支持，助力精细化工、医药、新材料研发企业搭建稳定可靠的温控反应体系。

六、总结

双层玻璃反应釜搭配TCU冷热一体机的核心选型逻辑：功率负荷匹配、管路流向正确、导热介质适配、严控升降温速率。成套设备选型优先结合工艺温度、反应放热特性、车间防爆要求综合评估。项目前期建议与上海耀特技术工程师沟通完整工艺曲线，完成换热负荷核算，保障整套温控系统稳定运行，提升实验重复性与实验室操作安全性。
